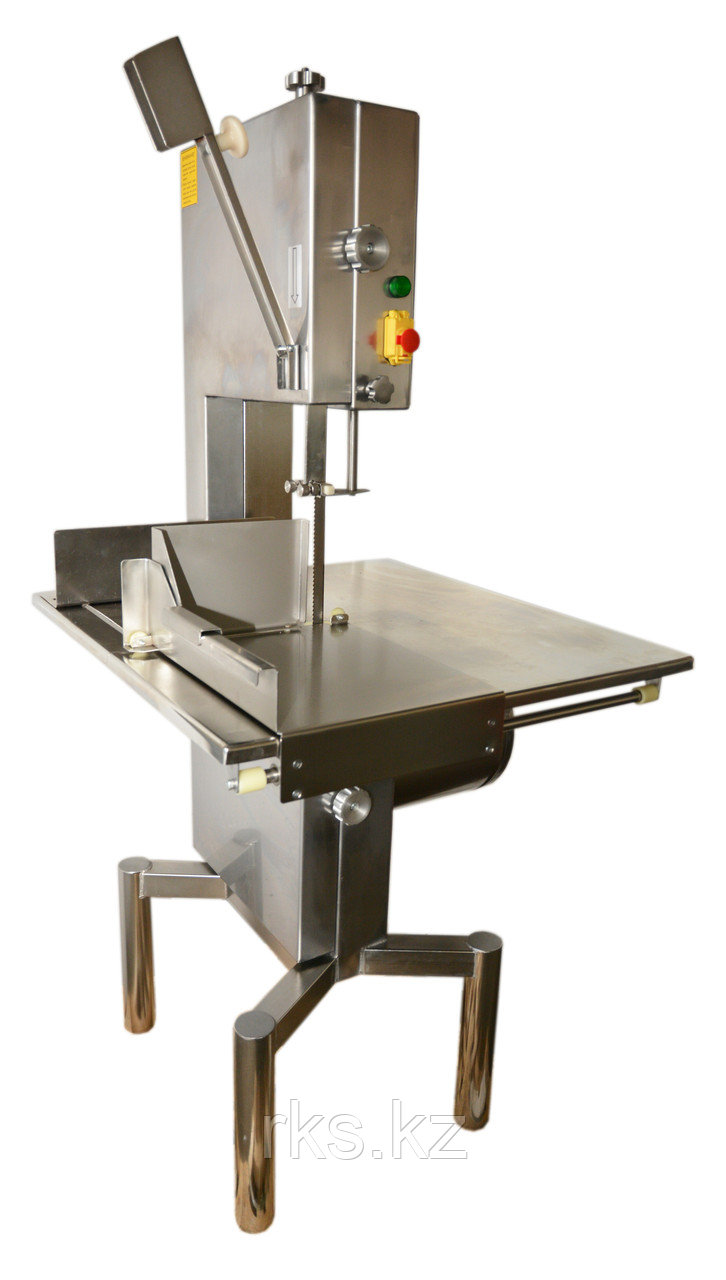

ПИЛА ЛЕНТОЧНАЯ ДЛЯ МЯСОПРОДУКТОВ ПЛМ-240

Пила ленточная для мясопродуктов ПЛМ-240 предназначена для быстрого распила охлажденного и замороженного мяса, а также мяса с костями или костей на порции различной величины. Выпускается в исполнении УХЛ 4 по ГОСТ 15150-69. Отличается надежностью, безопасностью и соответствием техническим регламентам Таможенного союза, простотой обслуживания и длительным сроком эксплуатации. В комплекте 2 полотна. Корпус выполнен из высококачественной нержавеющей стали, в напольном исполнении, на четырех регулируемых опорах, при помощи которых можно выставлять машину на неровной поверхности. Максимальная высота реза - 300 мм, ширина реза - 280 мм, комплектуется устройством для разрезания последней порции продукта. Стол пилы оснащен дополнительным подвижным откидным столом, при помощи которого можно нарезать охлажденное мясо. Шкивы изготовлены из нержавеющей стали. Предусмотрена защита от сбега полотна. Основные технические характеристики пилы Наименование параметра ПЛМ-240 Техническая производительность, кг/ч* 500 Потребление электроэнергии, кВт 1,91 Установленная мощность, кВт 1,5 Длина, ширина, толщина ленточного полотна, мм, количество зубьев на дюйм 2490х20х0,6х4 2490х20х0,56х3 Высота резки, не более, мм 300 Питающая электросеть: род тока номинальное напряжение, В частота тока, Гц трехфазная переменный 380 50 Габаритные размеры, мм, не более длина ширина высота 805 735 1750 Масса, кг, не более 129 * - Техническая производительность пилы зависит от скорости подачи продукта оператором, размеров, плотности и сортности перерабатываемых кусков продукта. Состав машины Обозначение Наименование Количество штук на пилу ПЛМ-240 Пила ленточная с полотном 2490х20х0,6х4 мм 1 Кабель H05VV5-T5G1 (либо другой с аналогичными характеристиками), общая длина 3,6 м 1 Комплект запасных частей Полотно пилы ленточной 2490х20х0,56х3 мм 1 Комплект принадлежностей ПЛМ-240.92.000 Устройство для разрезания последней порции продукта 1 Ключ 7811-0109 С 1х9 ГОСТ 2841-80 Розетка стационарная ССИ-115 16А, 240/380 3Р+РЕ+N, IP44 1 1 Рым-болт М12 ГОСТ 4751-73 Ключ 7811-0121 С 1х9 ГОСТ 2841-80 2 1 Комплект тары Ящик упаковочный 1 Документация ПЛМ РЭ Руководство по эксплуатации 1 ПЛМ Д1 Памятка по обращению с пилой 1 (в составе РЭ) ПЛМ Д2 Инструкция по технике безопасности при эксплуатации пилы 1 (в составе РЭ) Устройство и работа пилы Пила приводится в действие электродвигателем 21, на котором закреплены шкивы 9. Шкивы приводят в действие полотно пилы ленточное 20 (далее – полотно пилы). Натяжение полотна пилы осуществляется путем вращения гайки 11. Распил продукта производится путем пропуска его через полотно пилы 20. Ширину реза можно регулировать при помощи ограничителя 7. Для распила охлажденных продуктов можно использовать стол подвижный 5. Для разрезания последней порции продукта необходимо использовать устройство для разрезания последней порции продукта 6. Для удобства работы на пиле в зависимости от высоты распила продукта необходимо оптимально выставлять по высоте планку защитную 8 и фиксировать ее винтом 10. Запрещается использовать пилу без толкачика продукта 3, в случае, когда не используется стол подвижный. 1 - корпус; 2 - дверца; 3 - толкачик; 4 - стол; 5 - стол подвижный; 6 - устройство для разрезания последней порции продукта; 7 - ограничитель; 8 – планка защитная; 9 – шкивы; 10 – винт планки защитной; 11 – гайка; 12 - опора; 13 - лоток; 14 - кожух; 15 – щиток электродвигателя; 16 - крышка; 17 – кулачок зажимной; 18 - кнопка «Пуск-Стоп; 19 – устройство защиты (автоматический выключатель); 20 – полотно пилы ленточное; 21 - электродвигатель; 22 – устройство от сбега полотна пилы; 23 – щетки. ВНИМАНИЕ! Для получения наилучших результатов пиления необходима приработка сверхострой режущей кромки. Рекомендуется начинать работу с усилием подачи 50% от расчетной. После 15-20 минут пиления, в течение последующих 20 минут увеличить нагрузку до 100%. Время приработки может увеличиваться, в зависимости от обрабатываемого материала. При обнаружении неисправности в работе пилы необходимо отключить электропитание и до устранения неисправности пилу не включать.
